Hvorfor regnes tilbakeslagsventiler som viktige automatiske komponenter i industrielle væskekontrollsystemer?

I industrielle væskekontrollsystemer,tilbakeslagsventilerer avgjørende automatiske komponenter designet for å forhindre utilsiktet tilbakestrømning av mediet, beskytte utstyr som pumper og motorer, og sikre stabiliteten til industrielle prosesser. Som en profesjonell produsent med avanserte produksjonsevner og global eksporterfaring,Tianjin Milestone Valve Companyfokuserer på å tilby tilbakeslagsventiler med høy ytelse og andre industrielle ventiler for å møte ulike industrielle behov. Så forstår du tilbakeslagsventiler?

Hva er en tilbakeslagsventil?

A tilbakeslagsventiler en automatisk ventil hvis lukkedel (sirkulær ventilskive) opererer under egen vekt og væsketrykk. Dens primære funksjon er å forhindre tilbakestrømning av mediet, noe som gjør det til en uunnværlig komponent i væsketransportsystemer på tvers av ulike bransjer. I motsetning til manuelle eller halvautomatiske ventiler, krever ikke tilbakeslagsventiler en ekstern strømkilde - deres drift er helt drevet av det dynamiske trykket til selve mediet, noe som sikrer sanntids og pålitelig forebygging av tilbakestrømning.

Kjernefunksjoner til tilbakeslagsventiler

Hindre tilbakestrømning av mediet: Dette er den mest grunnleggende funksjonen. I rørsystemer forhindrer tilbakeslagsventiler tilbakestrømning av media når systemtrykket faller, og unngår produksjonsavbrudd.

Beskyttelse av pumper og drivmotorer: Tilbakestrømning kan føre til at pumpene reverserer, potensielt skade interne komponenter og overbelastning av drivmotoren, noe som resulterer i kostbar nedetid. Tilbakeslagsventiler stenger umiddelbart ved tilbakestrømning, og eliminerer denne risikoen.

Sikker tømming av medier fra beholdere: I lagringstanker eller trykkbeholdere kontrollerer tilbakeslagsventiler den ensrettede strømmen av media, sikrer sikker tømming og forhindrer sifontilbakestrømning eller forurensning.

Sikker isolasjon: Tilbakeslagsventiler brukes sammen med gateventiler for å danne et dobbelt beskyttelsessystem. For eksempel, i høytrykksrørledninger, forhindrer tilbakeslagsventiler tilbakestrømning, mens portventiler tillater manuell isolering for vedlikehold, og dermed forbedrer den generelle systemsikkerheten.

Typer tilbakeslagsventiler: Løfte- og svingventiler

Basert på bevegelsen til ventilskiven er tilbakeslagsventiler hovedsakelig delt inn i tilbakeslagsventiler for løft og tilbakeslagsventiler. Hver type har sine unike strukturelle egenskaper og bruksscenarier, egnet for ulike industrielle behov.

Løft tilbakeslagsventil

Strukturen til en løftetilbakeslagsventil er lik den til en portventil, men den mangler en ventilstamme som driver ventilskiven. Ventilskiven beveger seg vertikalt (opp og ned) langs ventilsetet for å kontrollere strømmen.

Arbeidsprinsipp

Åpningsprosess: Når mediet strømmer fra innløpsenden (nedre side) til utløpsenden (øvre side), skyver innløpstrykket ventilskiven oppover, og overvinner den kombinerte motstanden til ventilskivens egenvekt og strømningsfriksjon. Dette løfter ventilskiven av ventilsetet, slik at mediet kan passere jevnt.

Lukkeprosess: Hvis mediet prøver å strømme bakover, skyver reverstrykket ventilskiven nedover. Deretter, under sin egen vekt og det motsatte trykket, presser ventilskiven fast mot ventilsetet, tetter rørledningen og forhindrer tilbakestrømning.

Viktige fordeler

Rask lukkerespons, ideell for systemer med hyppige trykkendringer.

Høy tetningsnøyaktighet når lukket, egnet for medier med lave lekkasjekrav.

Typiske applikasjoner

Vannforsyning og avløpssystemer.

Kjelefødevannsrør og dampsystemer i kraftverk.

Lette industrisektorer som krever ekstremt høy renhet av mediet.

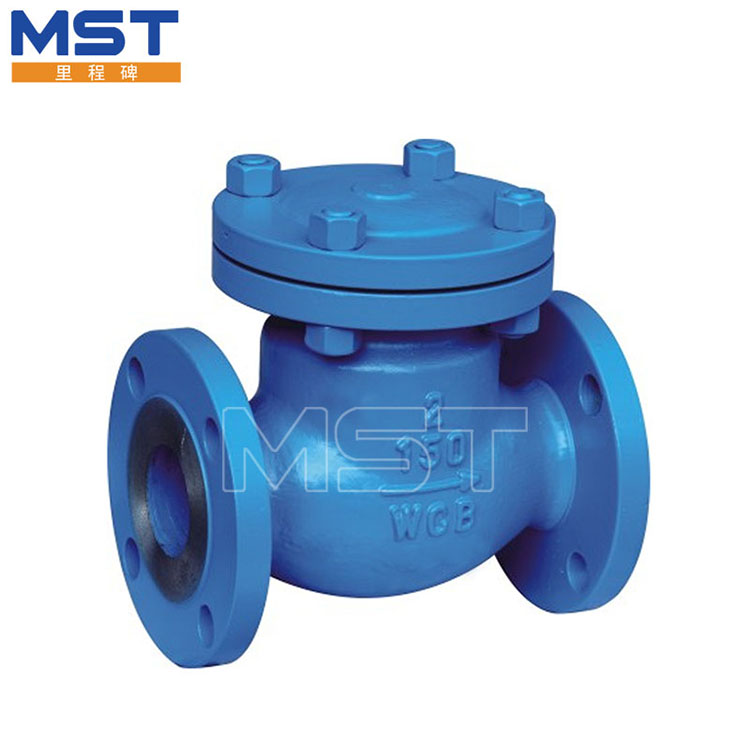

Svingtype tilbakeslagsventil

Swing Type tilbakeslagsventil har en skive som er skråstilt og montert på en roterende akse (vanligvis plassert nær ventilsetet). Skiven svinger rundt denne aksen for å åpne eller lukke, i stedet for å bevege seg vertikalt.

Arbeidsprinsipp

Åpningsprosess: Når mediet strømmer i retning forover, presser trykket skiven til å svinge bort fra ventilsetet, og skaper en passasje for mediet. Skivens svingvinkel bestemmes av mediets strømningshastighet - høyere strømningshastigheter resulterer i en større åpningsvinkel, og minimerer strømningsmotstanden.

Lukkeprosess: Når tilbakestrøm oppstår, skyver det reverserte middeltrykket skiven til å svinge tilbake mot ventilsetet. Skiven forsegler deretter setet under omvendt trykk, og stopper tilbakestrømmen. Arbeidsprinsippet ligner på tilbakeslagsventilen av løftetype, men svingebevegelsen reduserer slagkraften under lukking, og forlenger ventilens levetid.

Viktige fordeler

Lav strømningsmotstand, noe som gjør den egnet for rørledninger med stor diameter eller systemer med høy strømningshastighet.

Enkel struktur, lett vedlikehold og sterk tilpasningsevne til medier med små urenheter (f.eks. avløpsvann, råolje).

Typiske applikasjoner

Olje- og gassrørledninger.

Termiske forsyningssystemer.

Metallurgisk industri.
