Hva er forskjellen mellom en klodeventil og en portventil?

Som nøkkelutstyr for å kontrollere strømmen av medier i et rørledningssystem,klodeventilerogportventilerer begge avskjæringsventiler, men de skiller seg betydelig ut i strukturell design, arbeidsegenskaper og gjeldende scenarier. Feil valg kan påvirke systemeffektiviteten og til og med forårsake sikkerhetsfarer.

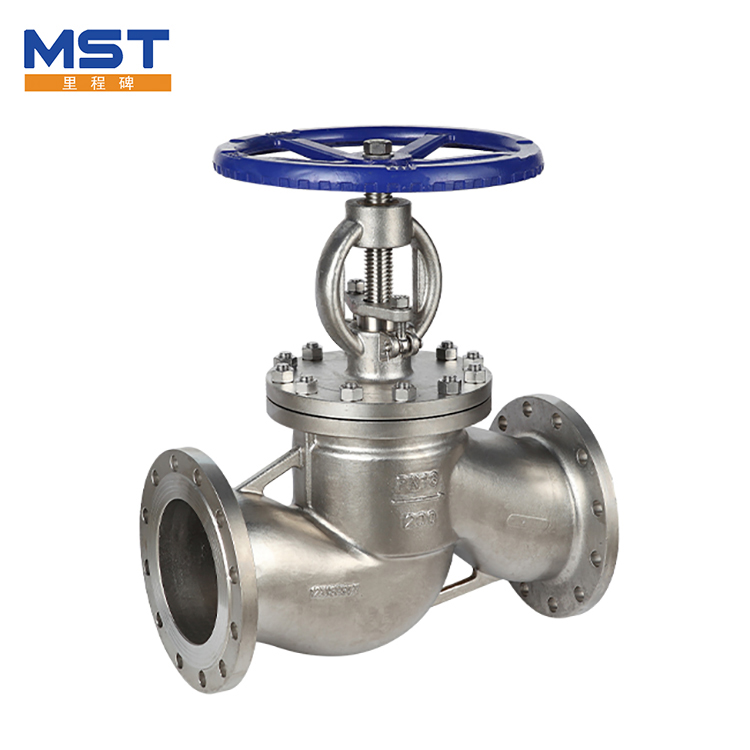

Den essensielle forskjellen i strukturell design bestemmer de funksjonelle egenskapene. Globe -ventilen vedtar en "ventilskive vertikal avskjæring" -struktur. Det er et ventilsete vinkelrett på væskens retning i ventillegemet. Ventilskiven beveger seg opp og ned gjennom skruestangen for å oppnå forsegling. Væsken må gjøre en 90-graders sving for å strømme gjennom ventillegemet. Strømningsmotstandskoeffisienten (ca. 3-5) er mye høyere enn portventilen. Portventilen er avhengig av "Gate Parallel Interception". Porten beveger seg vertikalt langs midtlinjen til ventilsetet. Når porten er fullstendig åpnet, skilles porten helt fra strømningskanalen. Strømningsmotstandskoeffisienten er bare 0,1-0,5, som er nær strømningskapasiteten til et kort rør.

Flytkontroll og tetningsytelse har hver sin vekt. Ventilskiven og ventilsetet til klodeventilen er ansiktskontaktforseglinger, og tetningen er mer pålitelig når den er lukket. Det er spesielt egnet for rørledninger med lite trykk (DN15-DN100), og strømmen kan justeres nøyaktig med ventilskiven. Det brukes ofte i anledninger som krever gass (for eksempel varmesystemer). Imidlertid blir tetningsflaten lett skadet av høyhastighetsfluid erosjon, og levetiden er vanligvis 10.000-20.000 ganger med åpning og stenging. Porten til portventilen er i linje med ventilsetet. Det er ikke noe groptap når det er helt åpent. Det er egnet for rørledninger med stor diameter (DN100-DN1000), men den må justeres nøyaktig når det er lukket, ellers er det enkelt å lekke, og strømningsregulering kan ikke oppnås. Det brukes stort sett under helt åpne og helt lukkede forhold (for eksempel tappevannsnettet).

Forskjellen i gjeldende arbeidsforhold er åpenbar. Globe -ventilen er egnet for å formidle rene medier som rent vann og olje. Arbeidstrykket er vanligvis ikke mer enn 16MPa, og temperaturområdet er -29 ℃ til 425 ℃. Vær oppmerksom på strømningsretningen (lavt innløp og høyt utløp) under installasjonen, ellers vil tetningsytelsen reduseres. Portventilen kan brukes til å transportere medier som inneholder en liten mengde partikler (for eksempel kloakk), med et trykknivå på opptil 42MPa, et bredere temperaturtilpasningsområde (-196 ℃ til 540 ℃), og ingen retningsbegrensninger på installasjonen, men det er ikke egnet for å bli stukket.

Vedlikeholdskostnader og levetid for levetid må vurderes omfattende. Ventilskiven og skruestangforbindingsstrukturen til klodeventilen er enkel, og bare tetningspakningen må byttes ut under vedlikehold. Den enkle vedlikeholdskostnaden er omtrent 50% av portventilen. Portventilen har en kompleks veiledende struktur mellom porten og ventilstammen. Hvis det blir sittende fast, må den demonteres som en helhet, og vedlikeholdstiden er 2-3 ganger den for klodeventilen. Imidlertid, i full åpen tilstand, er strømningsmotstanden til portventilen liten, noe som kan redusere energiforbruket til rørledningen og er mer økonomisk for langvarig bruk.

Når du velger, det grunnleggende prinsippet om å "velge enGlobe -ventilfor en liten diameter og enportventilfor en stor diameter; velge en klodeventil for strømningsjustering, velge en portventil for full åpning og lukking; Valg av en klodeventil for rene medier og en portventil for medier som inneholder partikler "bør følges. Bare ved å kombinere systemtrykk, mediumegenskaper og driftsfrekvens kan ventilens optimale ytelse bringes i spill og sikker og effektiv drift av rørsystemet.
